Pogo pin เข็มทดสอบกระแสไฟฟ้า

POGO PIN, TEST PIN คืออะไร Smartbond มีคำตอบให้คุณ

Pogo pin หรือ Test pin ในภาษาไทยเรียกง่ายๆว่า เข็มทดสอบกระแสไฟฟ้า
ตามความเป็นจริง เข็มทดสอบกระแสไฟฟ้า นั้นมีหลากหลายชื่อเรียกตามความสะดวกของผู้ใช้ อาทิเช่น  Pogo pin, Test probe, Spring probe, Spring pin, Spring contact probe, Test pin & socket, Probe แต่คำเรียกทั้งหมดล้วนมีความหมายเดียวกัน ดังนั้นเราจะพาท่านมาทำความรู้จักกับ เจ้า Pogo pin ที่มีหลากหลายชื่อเรียกนี้ว่าคืออะไรและมีการใช้งานอย่างไรกันค่ะ

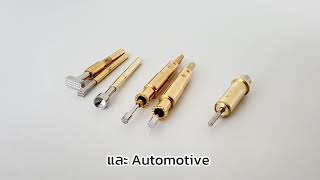

Pogo pin หรือ Test Probe, Test pin
คือ อุปกรณ์ลักษณะเข็ม ใช้วัดค่ากระแสไฟฟ้า วัดความต้านทานไฟฟ้า วัดค่ากระแสไฟฟ้า ในชิ้นงาน นิยมใช้กับ งาน Electronics และ Automotives เพื่อทดสอบการทำงานของกระแสไฟฟ้าว่าชิ้นงานนั้นๆ ผ่านมาตารฐานตามการผลิตหรือไม่ ตัวPogo pin หรือ Test Probe สามารถช่วยให้งานมีประสิmธิภาพมากขึ้นในด้านนี้

Pogo pin หรือ Test Probe, Test pin ผลิตมาจากวัสดุอะไร
ต้องบอกก่อนว่าเจ้าตัว Pogo pin หรือ Test Probe, Test pin นั้น แบ่งเป็น 3 ส่วนด้วยกัน ประกอบด้วย
Spring (สปริง) : นิยิมทำจากวัสดุ Music Wire และนำมาชุบด้วยทอง เนื่องจากตัว Music Wire เป็นลดที่มีขนาดเล็ก มีความเหนียวและยืดหยุ่น ทนทานเหมาะกับการใช้งาน
Barrel (กระบอกลำตัว Pin) : ผลิตจากวัสดุ โลหะ (Metal) หรือ ทองเหลือง (Brass) แล้วนำมาชุบด้วยทอง (Gold)
Plunger (ส่วนหัว/ท้าย ของตัว Pin) : ผลิตจากวัสดุ โลหะ (Metal) หรือ ทองเหลือง (Brass) ชุบด้วยทอง (Gold), นิกเกิล (Nickel) หรือ โรเดียม (Rhodium)


What is the pogo pins, test probes, test pin, spring contact probes

A pogo pin , Test pin or spring-loaded pin is a type of electrical connector mechanism that is used in many modern electronic applications
and in the electronics testing industry. They are used for their improved durability over other electrical contacts,
and the resilience of their electrical connection to mechanical shock and vibration.

A basic spring-loaded pin consists of 3 main parts: a plunger, barrel, and spring.
When force is applied to the pin, the spring is compressed and the plunger moves inside the barrel.
The shape of the barrel retains the plunger, stopping the spring from pushing it out when the pin is not locked in place.


Materials

The plunger and barrel of pogo pins usually use brass or copper as a base material on which a thin layer of nickel is applied.
•As common in electrical connectors, manufacturers often apply a gold plating that improves the durability and contact resistance.
•The springs are usually made of copper alloys or spring steel



Pogo pins (Spring Contact Probes)

Pogo pin คือ

Pogo pin, Test probes : อุปกรณ์ชนิดหนึ่งที่ใช้ในการวัดค่าทางไฟฟ้าเช่น ความต้านทาน ค่ากระแสไฟฟ้า

รูปแบบ Pogo pin, Test probes  : มี 2 แบบคือสปริงข้างเดียว (single head or single action) และสปริง 2 ข้าง (double head or double action)

ส่วนประกอบ  : Spring , Barrel and Plunger



วัสดุ

spring : ทำจาก music wire ชุบด้วยทอง,

Barrel : ทำจากโลหะหรือทองเหลืองชุบด้วยทอง

Plunger : ทำจากโลหะ ชุบด้วยทอง, นิกเกิลหรือโรเดียม
